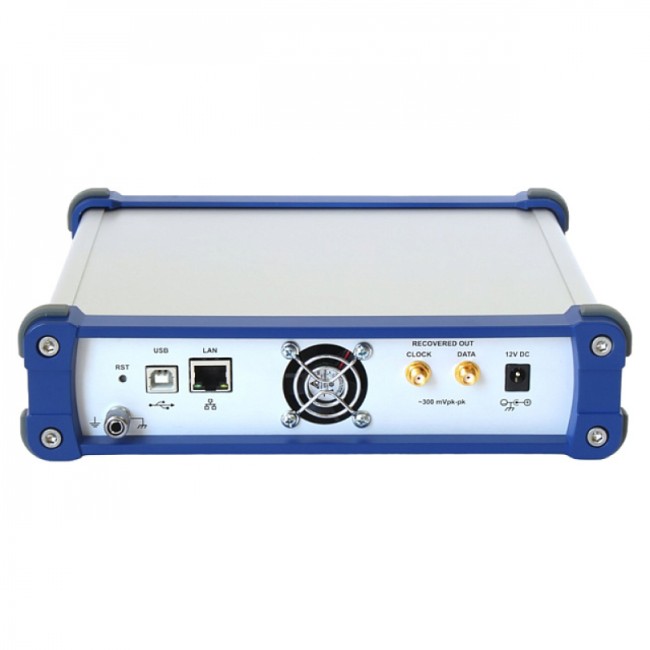

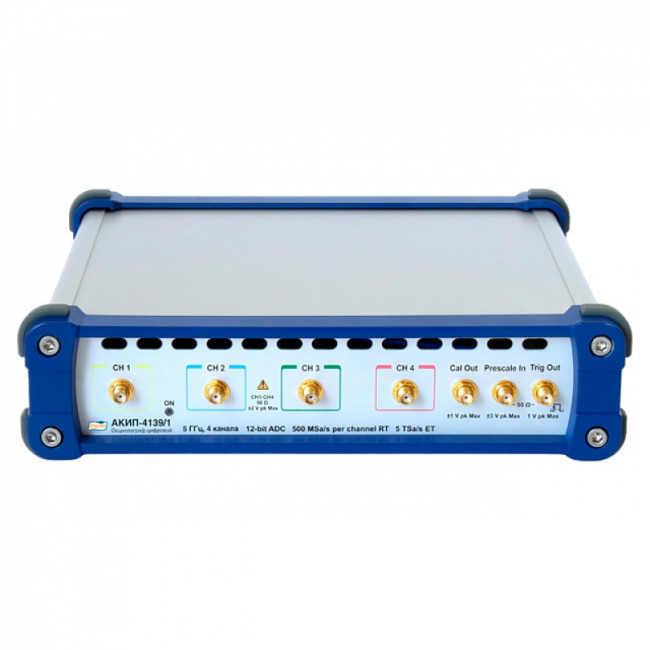

| Производитель | АКИП |
| Тип | Цифровые |
| Джиттер синхронизации, скз | 2 пс + 1*10-5 от задержки (для Edge, Divided) |
| Режимы перемещения маркеров | раздельный или связанный |
| Внутренняя память | запись и вызов до 4-х сигналов (ячейки М1-М4) |
Описание
Характеристики
| Производитель | АКИП |
| Тип | Цифровые |
| Джиттер синхронизации, скз | 2 пс + 1*10-5 от задержки (для Edge, Divided) |
| Режимы перемещения маркеров | раздельный или связанный |
| Внутренняя память | запись и вызов до 4-х сигналов (ячейки М1-М4) |
| Окно гистограммы | вертик. или горизонтальнопостроение внутри любой выбранной области экрана |
| Разрешение по вертикали | 12 бит (до 16 бит – реж. HighRes) |
| Относительная влажность | до 95 % при +25°C |
| Ограничение ПП | 0...100 МГц 0...500 МГц |
| Тип связи по входу | по пост. току /DC (открытый вход) |
| Временной сдвиг между каналами (задержка) | ±50 нc шаг установки: 100 пс (грубо), 10 пс (точно) |
| Тип маркеров | X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры) |
| Напряжение питания | 12 В ± 5%, (универс. AC/DC) |
| Maтематические операторы | сложение, вычитание, умножение, деление, инверсия, модуль, экспонента (e), экспонента (10), логарифм (e), логарифм (10), дифференциал, интеграл, обратное БПФ, линейная интерполяция, интерполяцияSin(x)/x, сглаживание, тренд и др |
| Виды синхронизации | по фронту (Edge) – любой источник в диапазоне 0…3 ГГц c делителем частоты (Divided/2) - любой источник в диапазоне 0…6 ГГц восстановление тактовой частоты (Clock recovery): 6,5 МБ/с ... 5 ГБ/с |
| Защита от перенапряжения | ± 2 В (пост. +перем.) |
| По горизонтали | Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов,Время@Mаксимум, Время@Mинимум, +Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз |
| Погрешность установки уровня постоянного смещения | ±1 мВ ± 1% от уст. напряжения смещения |
| Погрешность измерения временных интервалов | ±(δF *10-6*Tх + 0,001*То+5*10-12), где δF - погрешность частоты опорного генератора Тх – измеряемый временной интервал, с То – временной интервал, соответствующий 10 делениям горизонтальной шкалы, с |
| Режим выделения огибающей | минимум, максимум, минимум и максимум одновременно |
| Интерфейс | USB 2.0 (совместим с USB 3.0), LAN |
| Границы | произвольная часть экрана по горизонтали |
| Режимы запуска развертки | автоколебательный (Freerun), ждущий (Normal/ triggered), однократный (Single), По заданному шаблону (Pattern), По Глазу (Eye Line) |
| Погрешность измер. напряж | ± 1% от полной шкалы |
| БПФ | амплитуда, разность амплитуд, THD, частота БПФ, разность частот БПФ |
| По вертикали | максимум, Минимум, Пик-пик, "Верхний" уровень, "Нижний" уровень, Амплитуда, "Верх-Низ" (средний ур.), Среднеезначение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс |
| Диапазон пост. смещения | ±1 В (регулируемое, шаг 10 мВ) |
| Число сегментов (режим сегментированной памяти) | 2….1024 (межсегментное время 3 мкс) |
| Число усреднений | 2…4096 |
| Габаритные размеры | 244 х 64 х 233 мм |
| Пороги | устанавливают в процентах, вольтах или делениях. стандартно: 10-50-90 % или 20-50-80 % |
| Источники синхросигнала | внутренний прямой/делитель частоты/ с восстановлением тактовой частоты внешний прямой/делитель частоты/ с восстановлением тактовой частоты/ предварительный делитель частоты – только АКИП-4139/2 |
| Совместимые ОС | Windows 7, Windows 8 или Windows 10 (32-бит или 64-бит) |
| Регулируемая задержка | 0…4,28 с (1 дел. Кразв.- "грубо"/ 0,1 дел. Кразв.- "точно"; при ручном вводе или калькулировании значение приращения составляет 0,01 дел |
| Коэф. отклонения (Коткл.) | 10 мВ/дел … 250 мВ/дел – полна вертикальная шкала 8 делений регулировка в последовательности: 10-12,5-15-20-25-30-40-50-60-80-100-125-150-200-250 мВ/дел.плавна регулировка с шагом 1% или лучшепри ручном вводе или калькулировании значение приращения состав |
| Уровень собств. шумов, с.к.з | ≤1,8 мВ макс. в полной ПП ≤2,4 мВ макс. в полной ПП ≤ 0,8 мВ при ограничении ПП |
| Коэффициент развертки (Кразв.) | полная горизонтальная шкала – 10 делений: 10 нс/дел … 1000 с/дел (реальное время) 50 пс/ дел … 5 мкс/ дел (эквивалентное время)100 мс/дел … 1000 с/дел (режим самописца/ Roll) |
| Режимы дискретизации | реальное время, эквивалентное время, режим самописца (Roll), сегментированный режим |
| Число каналов | 4 |
| Определения вершины и основания сигнала | по гистограмме, мин/мaкс. метод или произвольно (по выбору оператора) |
| Входной импеданс | (50 ± 1,5) Ом |
| Aвтопоиск сигналов | обеспечивает автоустановку коэф. отклонения и напряжения компенсации, коэф. развертки и задержки, а также уровня синхронизации |
| Режим измерения | повторяющийся или однократный |
| Макс. входное напряжение | ± 1 В |
| Неравномерность АЧХ(±1 дБ) | ±1 дБ (≥ 3 ГГц) |
| Режимы работы (развертка) | основная, подсвеченная, задержанная, двойная задержанная |
| Объем памяти на канала (запись) | активный один канал: 500 Б … 250 кБ - эквивалентное время 50 Б … 250 кБ - реальное время активно два канала: 500 Б … 125 кБ - эквивалентное время 50 Б … 125 кБ - реальное времяактивно четыре канала:500 Б … 50 кБ - эквивалентное время50 Б … 50 кБ - реальн |
| Разрешение | 1 пс (эквивалентное время) |
| Между параметрами | задержка (8 видов), Разность фаз (Deg/ Rad), фаза %, Gain, Gain dB |
| Управление | запись и вызов установок, осциллограмм, экранов (Screen) |
| Измеряемые сигналы | автоизмерения параметров NRZ и RZ “глазковых” диаграмм |
| Рабочие условия | нормальные: от +5°C до +40°C для указанной в ТТД погрешности: от +15°C до +25°C относительная влажность до 85 % при +25°C |
| Полоса пропускания (-3 дБ) | 0 - 5 ГГц |
| Время нарастания (10% -90%) | ≤ 70 пс в полной ПП ≤ 700 пс (ограничение ПП: 500 МГц)≤ 3,5 нс (ограничение ПП: 100 МГц) |
| Врем. задержка между каналами | ≤ 10 пс |
| Частота стробирования | 1 Твыб/сек - эквив. время |
| Масса | 1,52 кг |
| Статистические измерения | текущее, минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО) |
| Условия хранения | от –20°C до +50°C |
| Стандартные маски | 167 стандартных масок, относящихся к стандартам SONET/SDH, Fibre Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/102, RapidIO, PCI Express, Serial ATA |
| Виды измерений | Абсолютное значение, разностное значение (Delta), напряжение, время, частота, наклон (Slope -V/s) |
| Потребляемый ток | 2,7 А макс |
| Вход внешней синхронизации | SMA-типа (розетка), связь входа DC, 50 Ом ± 1,5 Ом защита входа: ± 3 Впик макс вход с предварительным делителем (Ext. Prescaled): SMA (розетка), 50 Ом (± 3Впик макс, закрытый вход/ AC), фикс. уров. "нуля"/ zero volts |
| Чувствительность | ±1 В (регулируемая, шаг 10 мВ – грубо, 1 мВ - точно) |
| Относительные измерения | Δ-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы |
| Измеряемые параметры | площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание |
| Типы масок | стандартная, автомаска, из памяти, вновь созданная, отредактированная |
| Режимы сбора данных | обычный (стандартная выборка), усреднение, огибающая, пиковый детектор, высокое разрешение (HighRes) |
| Математические функции | вычисление и отображение до 4-х математических функций F1…F4 (сигналов) |
| Сохранение на ПК | запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом) |
| Коннектор ВЧ входа | соединитель SMA-типа (розетка), совместим с PC 3.5 |
